Есть Тут Кто Моддингом занимаеться?

[Legan]

Если в продаже есть УФ спектра излучения, то конечно, почему и нет

А зачем именно ультрафиолет? Есть подобие ультрафиолета, и тоже достаточно яркие!

[Legan]

Этот мод не очень сложный, если под рукой есть все необходимые инструменты, однако он требует аккуратности и усидчивости. И сейчас расскажу вам обо всех этапах работы.



Таким образом выглядит разъем молекс от блока питания.
Ничего особенного, посмотрим, как я его исправлю.



Для начала я купил необходимое количество светодиодов. Совет начинающим моддерам – старайтесь покупать немного больше деталей чем вам необходимо по плану, так как не исключены ошибки в схеме, которые могут вывести элементы из строя. Я выбрал синие яркие светодиоды, рассчитанные на напряжение 3.5 вольта и потребляющие 20мА. Такие светодиоды обладают параметром яркости примерно 2000-3000 мкд. Последовательно светодиоду я подключал маломощный резистор номиналом 100 Ом, у меня были некоторые запасы разных резисторов, и эти подошли больше всего. Для разборки молексов я воспользовался иголкой.

Удобнее использовать светодиоды, рассчитанные на напряжение 5 вольт, потому что их можно использовать без резистора, запитав от красного провода молекса. Это сэкономит время и упростит установку, однако не рекомендую делать так, если ваш блок питания имеет склонность завышать напряжение по линии +5 Вольт, так как светодиоды будут греться и со временем могут сгореть.



Для данного мода лучше всего подходят 3-мм светодиоды, однако можно воспользовался 5-мм, но для этого придётся немного обработать их. Слева изображен обточенный светодиод. После этого он поместиться внутрь молекса.



С 3-мм светодиодами этого делать не потребуется.



Сами контакты держатся в молексе двумя острыми усиками. Я просто отогнул их иголкой, предварительно изучив взглядом строение разъема. После этого без проблем вытащил 2 черных и красный контакты.



Пластиковый «корпус» молекса имеет три перегородки. Для 5-мм удалите перегородку между красным (+5 В) и черным (земля) проводом. В случае если вы используете для питания 12 вольтовою линию, соответственно пришлось бы удалить перегородку между желтым и черным проводом. Перегородка была быстро удалена при помощи дремеля. Вместо дремеля можно воспользоваться кусачками, ножом или другими инструментами. Соблюдайте меры предосторожности.



После того как светодиод был припаян между красным и черным контактом, можно было вставлять его на место – в «корпус» молекса. Снова отгибаем «усики» контактов и вставляем контакты в молекс. Характерный щелчок сообщит вам о том, что контакты зафиксированы и молекс снова готов к работе. Можете на всякий случай дополнительно капнуть каплю клея на контакты.






Довольно быстро, и как всегда у меня, не очень сложно. Можно попробовать светодиоды различных цветов или мигающие светодиоды. Также можно попробовать разместить по два светодиода. Такой вот, красивый мод. почему-то до сих пор не взятый на вооружение у крупных производителей блоков питания. Желаем вам удачного моддинга и поменьше горелых светодиодов

P. S. Можно и заказать готовые в интернет - магазинах.

[alex.helms]

А зачем у тебя вертится 120мм вентилятор , упертый в металлическую пластину?

[6apC]

я конечно не хозяин этього компа но думаю так:
метал облодает хорошей теплопроводностью, и он так остужает винты, + тама есть маленькие дырочки)

[Legan]

А зачем у тебя вертится 120мм вентилятор , упертый в металлическую пластину?

Это так, временно, пока с гравировкой оргстекла не закончил. Ну и он пока винты охлаждает, пока сохнет охлаждение для HDD

[alex.helms]

я конечно не хозяин этього компа но думаю так:
метал облодает хорошей теплопроводностью, и он так остужает винты, + тама есть маленькие дырочки)

Стенка корзины блокирует почти весь поток , до винтов там ничего не доходит , и температура этой стенки вряд ли влияет на их температуру.

[6apC]

не я все таки думаю что хоть как то но остужает ччасть винта, хтя я при таком использовании кпд кулера стремиться к нолю....

[6apC]

да что мы прор этот кулер то?)))
про мод нада лялякать)
+1 молодец) хоть идея не нова но выполненно окуратненько))))

[mr. Foreman]

Навёл косметику:

[Setup]

что такое модинг я знаю....

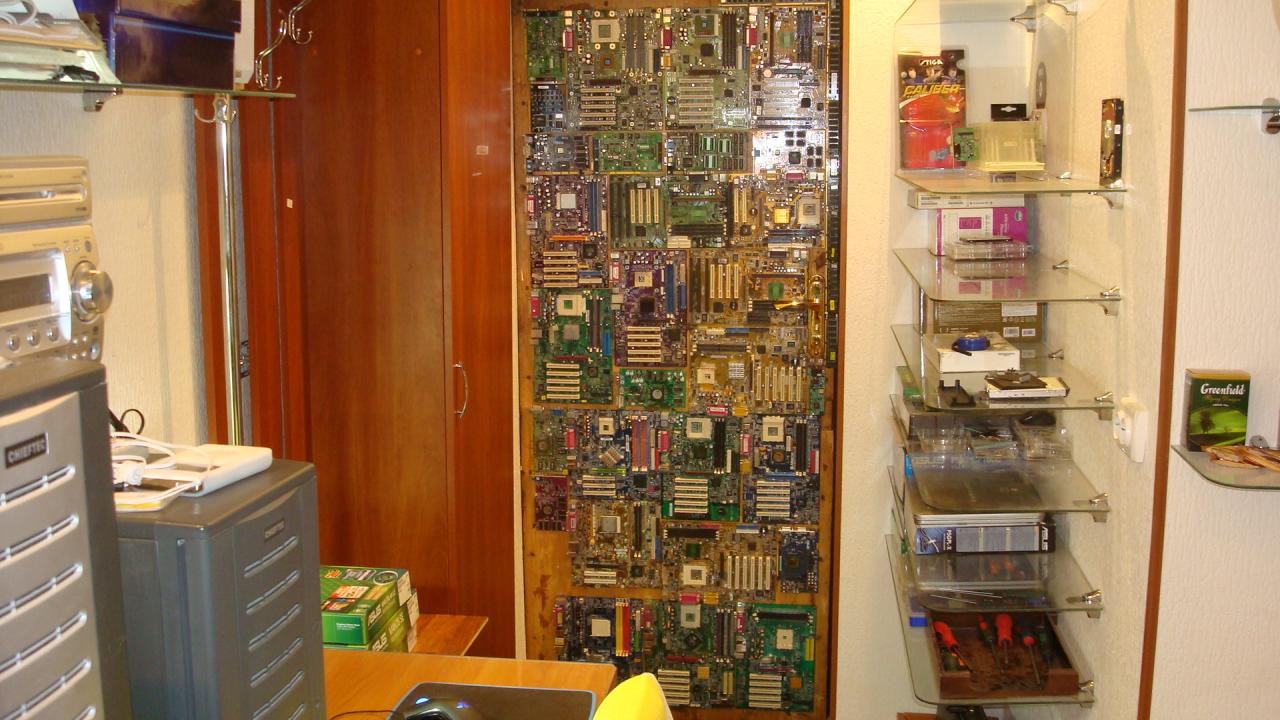

Просто хочу выложить свою обшитую дверь))))
Пацаны зацените.

[Slavok]

Ничё так коврик))

[Inviz]

Теперь надо набить комплектухой, подключить всё это проводами....

[6apC]

что то темка померла( неужели некто не моддит нефига?

Дверька зачёт) а проводки бы тама непомешали) и диодиков туда)

[hakersoft]

Ну и я вставлю свои пять копеек=)
Расскажу кратко.
Досталась мне автосигнализация,решил,Как бы применить ее в своей мастерской.
Купил концевик,вставил в дверь,Питание сигнализации идет от компа +12.
Теперь когда кто нибуть(родители ) будут ломится в мою дверь,их настигнет неприятный сюрприз в виде автомобильной сирены,и довольно громкой.Поставил также датчик удара,если будут колошматить в дверь,и соответственно при открывании двери ,Если сигнализация на охране,разомкнется концевик и все начнет визжать.Нахрена оно мне надо,так и не понял,просто прикольно подходя к мастерской с брелка снимать сигнализацию как на машине)
Также интересная особенность,так как сигналка подключена к компу,то при включении питания она начинает визжать,получается еще сигнализация на комп=)
Я за этим компом не сижу,он у меня в роли роутера и торрент-качалки,зато приходящие в гости друзья слегка пугаются,включая компьютер без разрешения=)
Также сейчас делаю простенькую светомузыку,система 2.0 параллельно подключены разноцветные светодиоды,пока штук 10,но в данным момент паяю еще,потом развешу по всей мастерской,даже на данном этапе эффект впечатляет,друзья тоже оценили,единственное что,заминка с резисторами,все бп и мамы старые раскурочил,больше нужных резисторов не особо та и осталось.
Извиняюсь за возможную тавтологию и неграмотность,если таковая присутствует,просто довольно таки нетрезв.

[6apC]

вот сигналка это интересная идея) можно неплохо раскрутить идею)
например поставить на включение кнопки с брелка, но тогда тебе нада тебе постоянно рабочий блок питания что бы работала сигналка) это не трудно сделать)
а сирену можно поставить датчики на твой любимый стул) когда кто то чужой садицо что бы орала)
так теперь светомузыка)))) ее можно подконецтить к лпт, сделать к тому де световой коврик) главное цвета что бы в том подключил) и тогда трушно будет когда музыка играет)

З.Ы. Инет не для граматности) тута нада делать ошибки) говорю как медалист))))
З.З.Ы. замути видео как к те в дверь ломяцо) интересненько)

[hakersoft]

По поводу лпт знаю,но так уж мне не повезло ,Что на моем ноуте лпт нету,сильно новый он увы),а за стационарным не сижу.
Видео мож на днях сделаю,как приведу это все к человеческому виду.

[6apC]

ну тогда поищи в инете схему под юсб, или найди схему и сделай переходник юсб -> лпт))))))



З,Ы. Ждем видео))))
