Опознание материнки. Вопрос к старожилам.

[Max Chukavin]

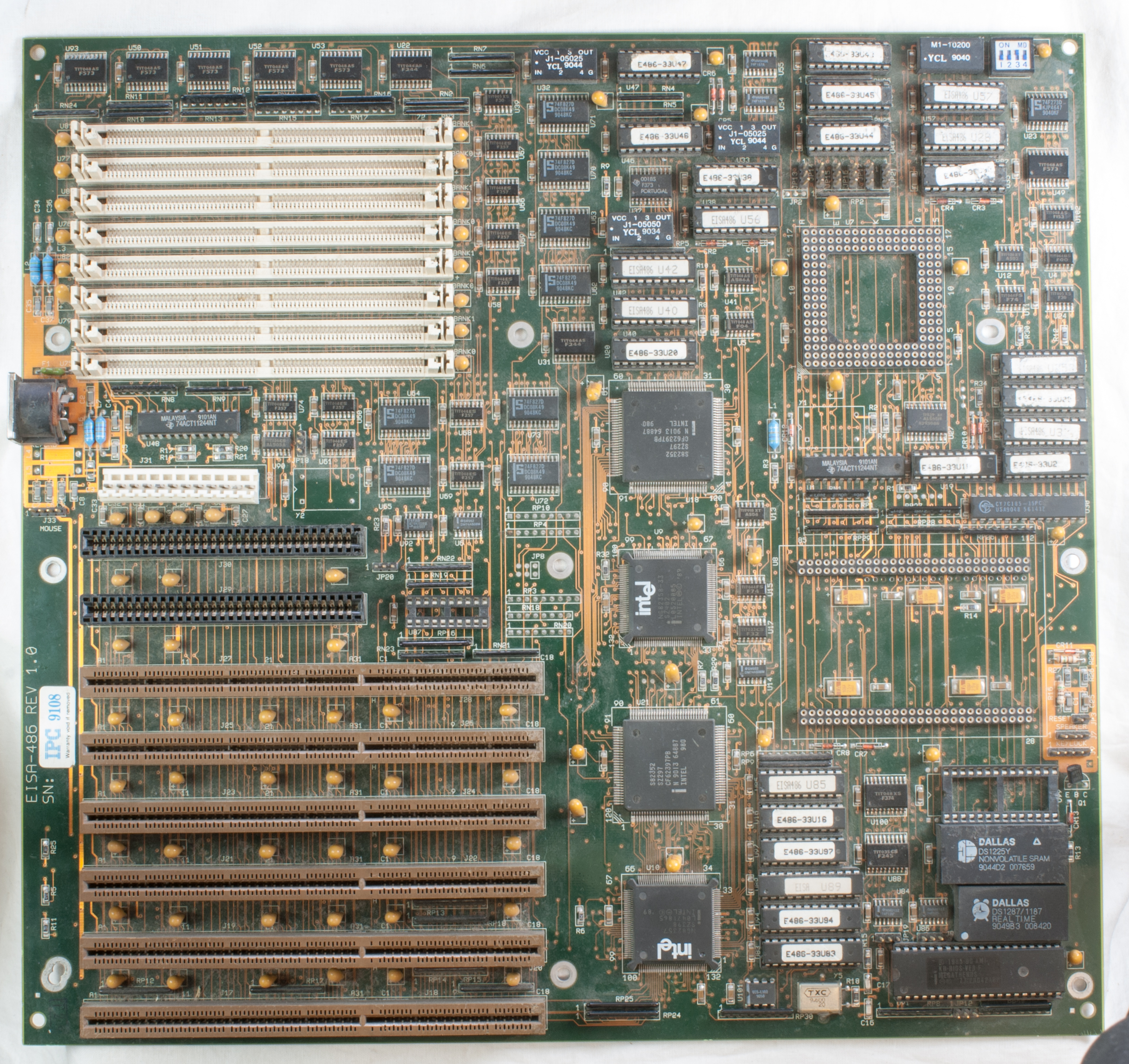

Может кто-нибудь опознать вот эту материнку? Она под 486-е процессоры.



Интересует любая информация.
Может где-то такая или похожая в рабочем состоянии есть?

[shmargen]

ты бы еще с высоты причьего полета сделал фотку
конкретно тебе нужны большое кол-во слотов под память и втулить 486?

[Max Chukavin]

ты бы еще с высоты причьего полета сделал фотку

Если надо могу сделать крупнее.

конкретно тебе нужны большое кол-во слотов под память и втулить 486?

Я хотел бы узнать что это за материнка. Модель, производитель, описание.
Найти рабочую плату с похожей комплектацией тоже было бы интересно.

[shmargen]

ну почти такая
http://smartdata.usbid.com/datasheets/usbid/2000/2000-q3/mae486.pdf
вам ссылки на e-bay привести непонятная тема как и вопрос
модель написана у вас слева по краю

[Max Chukavin]

ну почти такая

Похожа, но не она.

вам ссылки на e-bay привести непонятная тема как и вопрос

То, что они вообще есть, я догадываюсь. Плата живьем нужна, если в наших краях еще остались такие.
С Ебея везти такие платы не выгодно, слишком габаритные.

модель написана у вас слева по краю

По этой надписи информации - ноль.

[Sblek]

процесор там уже стоит , какойнить 486СХ , пустая кроватка это под сопр
мамка от какогото бренда-сборщика
и почему ты решил что твой нерабочая ??
для нее нужен АТ БП, память, видяха, спикер,мультящка, иде хард не больше 100мб (а мож и меньше) , ДИН клавитура

[Max Chukavin]

процесор там уже стоит , какойнить 486СХ , пустая кроватка это под сопр
и почему ты решил что твой нерабочая ??

Процессора там нет. Пустой сокет как раз для него.

Не рабочая она т.к. нет микросхемы БИОСа и выпаяны кварцы.

[Sblek]

Процессора там нет. Пустой сокет как раз для него.

Не рабочая она т.к. нет микросхемы БИОСа и выпаяны кварцы.

что написано на 4-х болших чипах ??
или фото или дословно и точно написаное
биос.. а что в самом нижнем левом углу ??
кварцы говориш.. а ты уверен?? места сфоткай в нормальном виде где они по твоему выпаяны и что в томже углу ??

[Syon]

http://museum.ttrk.ee/th99/m/ и... терпения вам...

чипсет Intel 82350DT. Остальное из-за фуфлыжности фото неопределяемо. ну и место для турбокеша еще хорошо видно
проверка версии что это мамка IPC Corp. по известным и найденным матерям не выявила похожей.
Но перепроверить стоит.

[Max Chukavin]

http://museum.ttrk.ee/th99/m/ и... терпения вам...

TH99 Изучен вдоль и поперек.

чипсет Intel 82350DT. Остальное из-за фуфлыжности фото неопределяемо. ну и место для турбокеша еще хорошо видно

На фото общий вид. Если какие-то детали помогут определить что это за плата - скажите сниму крупнее.

проверка версии что это мамка IPC Corp. по известным и найденным матерям не выявила похожей.
Но перепроверить стоит.

IPC, вроде, сами платы не делали?

[Sblek]

тогда платы делали все кому нелень

[Syon]

А просто взять у кого-то фотик и снять hi-res ?
Ладно, нет таких знакомых.
Подойти в фотолавку с этим батальным полотном и флешкой (или SD картой) и
попросить за денешку малую щелкнуть все это при освещении чем-то типа 5D Mark III?

[Max Chukavin]

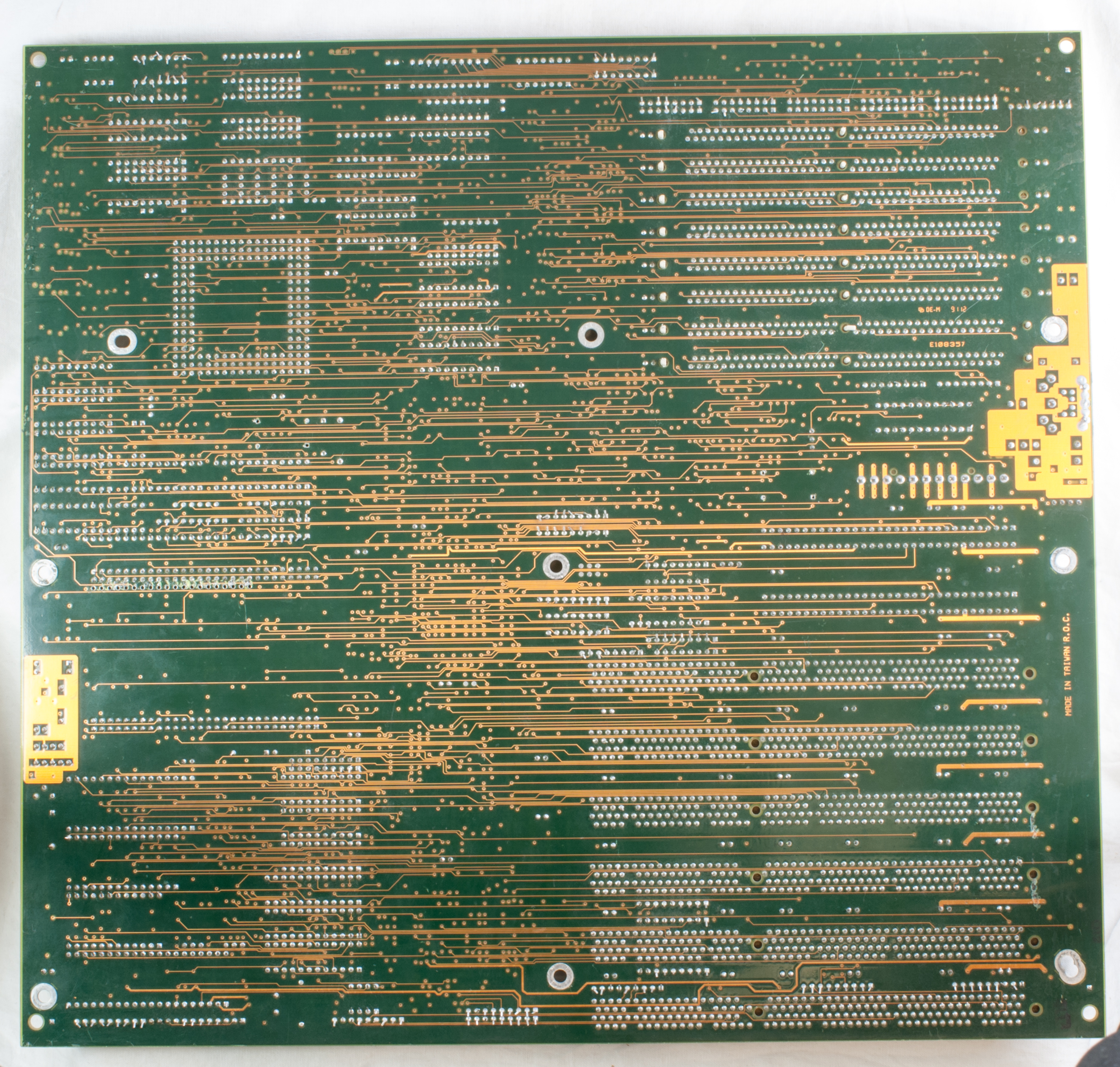

Вот фотки в лучшем качестве: первое, второе.

[aleksey2187]

Я бы опознал так:
мелкосхемы с большой надписью INTEL это проц 386sx33 и сопроц 387
А дальше уже неинтересно.

[Max Chukavin]

Я бы опознал так:
мелкосхемы с большой надписью INTEL это проц 386sx33 и сопроц 387
А дальше уже неинтересно.

Это микросхемы чипсета.
Процессора на плате нет. Пустой сокет под него справа вверху.

[aleksey2187]

Это микросхемы чипсета.
Процессора на плате нет. Пустой сокет под него справа вверху.

ng82358-33

[Max Chukavin]

ng82358-33

Там же написано:
Description : 1 or 4 82350 chip set; ESIA

А строчка "Micro Processor Family : 80386" означает, что эта микросхема из семейства 386-х.
Микросхема 82358 - это часть чипсета, которая отвечает за шину EISA и эта микросхема универсальная для 386 и 486 процессоров.

Процессоры Интел 386 в таком корпусе всегда маркировались NG80386...

[Sblek]

последний вопрос..
что написано на мелкосхемах с большой надписью ИНТЕЛ ??

[Max Chukavin]

последний вопрос..
что написано на мелкосхемах с большой надписью ИНТЕЛ ??

На верхней, где надпись "Intel" слева: NG82358-33 SZ402 L0520005. Это контроллер шины EISA.
На нижней, где надпись внизу: NG82357 SZ398 L0471865. Это тоже часть чипсета. Контроллер системных устройств.

[Syon]

82359 DRAM Controller
82358DT EISA Bus Controller (EBC)
82357 Integrated System Peripheral (ISP)
82353 Advanced Data Path (ADP)
82352 EISA Bus Buffer (EBB)
====
Это к теме про чипсеты.
Пока единственное что мне удалось найти общее у этой матери и чего-либо другого - одинаковую наклейку вот тут.
Правда это лаптоп мамка, но есть надежда что это все-же лейба компании.


PS. Ваша мать - чудо 1990 года издания (судя по копирайту на биосе и времени появления 486-33 на который и расчитан этот мэйнборд). Странным для меня явилось наличие 8K SRAM кеша на плате CY7C185 (в 486-х его же внесли внутрь?) и тут вроде как ненужен...
L2 же кеш делался платкой-турбокешем (под который у вас есть место).
Серию биоса разобрать так и не удалось. 7xx42PRDxxx или Zxx ...

PPS. Налиставшись картинок древних матерей и вспомнив молодость я понял как мы сейчас скучно живем.

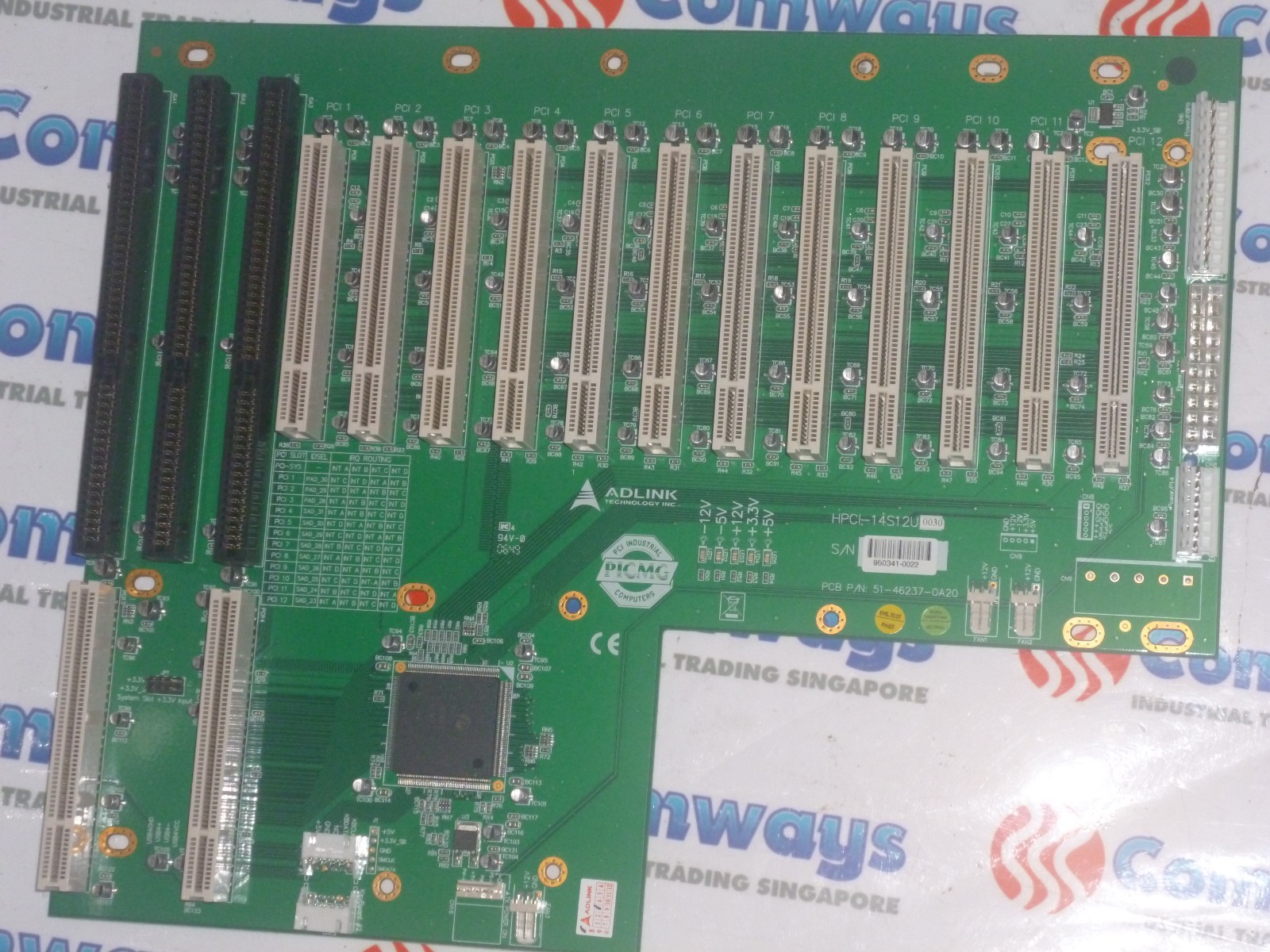

тогда такие вещи лепили недетские :) (как пример)
