помогите реализовать регулятор громкости

[Лексо]

помогите реализовать регулятор громкости для колонок на основе ползункового резистора, какой брать, и какой должен быть его номинал???

[anda777]

А для чего Вам ползунковый резистор?
Вот
Цифровой регулятор громкости

Этот цифровой регулятор громкости практически не вносит шумов в схему и к тому же очень прост в изготовлении. Регулировка громкости производиться двумя микропереключателями "+" и "-" (S1 и S2). Эта простая схема великолепное дополнение к любой собираемой мини- конструции где требуется простота и миниатюрность. Входной сигнал не должен быть ниже - 0,2 В.
Вложение 3255322
C1 - 0.1мкФ
U1 - DS1669
S1, S2 - микропереключатель МП-7

[Лексо]

схема хорошая но не то, я хочу реализовать регулятор громкости на ползунке как в микшерах, возможно ли такое???

[painkiller666]

Ито правда,нафига ползунок,от него один только треск и наводки...

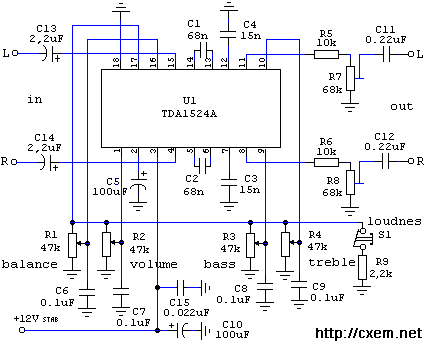

-я на свой усилок на tda1524 собирал,вот схема-

-работает отлично

[Sblek]

блин , проблема...
Тонкомпенсированный регулятор громкости с резистором без отводов

при лени все элементы убираем кроме переменника
или такой

покупаеш любой с номиналом 47-100ком , характеристика А или В
(линейный или обратно логарифмический) , если будут отводы дополнительные то еще лучше , если нет то тоже пойдет , просто неставится цепи тонкомпенсации , хотя лучше их всетаки поставить
ты кстати ненаписал где ты собрался его ставить , имей виду что непосредственно к динамику его нельзя подключить , это только в входных цепях (между линейным выходом и усилителем)

[Лексо]

хочу поставить такой регулятор между источником и усилителем)

[Sblek]

хочу поставить такой регулятор между источником и усилителем)

выбипаеш второй вариант, только маленьеое уточнение , покупаеш сдвоенный (в одном корпусе два сопротивления на одной ручке)

[Лексо]

мне нужен только регулятор или еще какие-то детали?

[Sblek]

мне нужен только регулятор или еще какие-то детали?

по миниуму да , только он , если купиш с отводами то можно будет поставить тонкомпенсацию , хоть сразу хоть потом

[painkiller666]

мне нужен только регулятор или еще какие-то детали?

Возьми переменный резистор(сдвоенный) и впаяй вот так,и будет тебе счастье

[Лексо]

купил сегодня 2 вот таких резистора, расскажите как подключать)

[painkiller666]

рискну предположить что вот так...

-а вобще посмотри маркировку,и поищи схему подключения....

[Лексо]

подключил, все превосходно работает, всем кто принимал участие большое спасибо)))))

[Sblek]

подключил, все превосходно работает, всем кто принимал участие большое спасибо)))))

"спасибо в стакан не нальеш" (с) народное
