Ок, а имеется ли печатная плата? Или хотя бы рисунок печатной платы со стороны дорожек? Зыс из оучень важноу.Сообщение от pahaniche
| ||
Ок, а имеется ли печатная плата? Или хотя бы рисунок печатной платы со стороны дорожек? Зыс из оучень важноу.
Повелитель кофемашин и детских игрушек)
Честно признаться , да впервые взял в руки паяльник, через час скину всю инфу что имею по данной плате.
да... "первый раз в первый раз" .. это как миниум достойно уважения в нынешнее время...и это..господа форумные гусары прошу это учесть и не кидадтся "какашками"а по существу , это так называемые КТ (контродьные точки) для контроля правильных параметров изделия
кстати , как для чайника ты слишком круто взял для старта... если заработает у тебя то это банальная везуха будет а не "крутость"
сорри походу дела всетаки нужна разводка печатки.....
Последний раз редактировалось Uhak-paha; 05.11.2014 в 18:06.
Все выложу через 20 минут, уже в пути, по окончанию всех работ залью фотки готового к использованию прибора

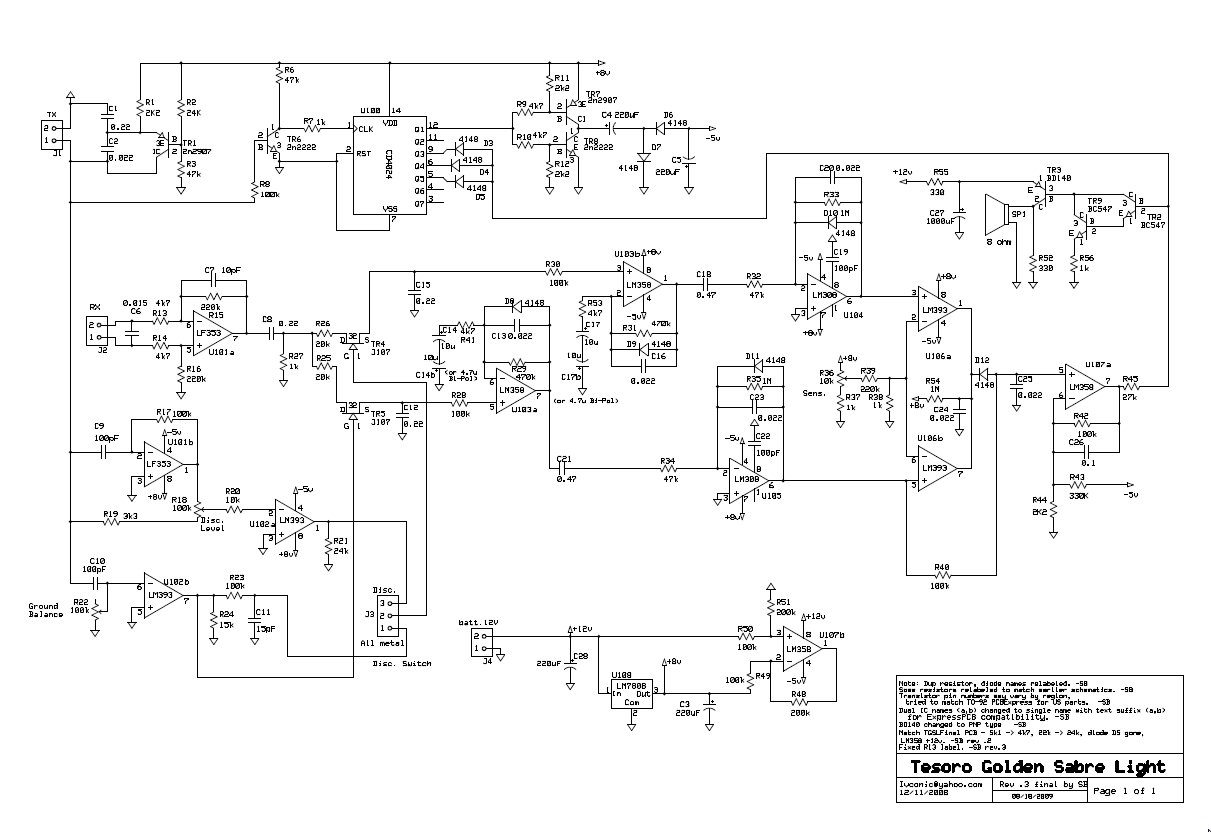

Вот все чертежи которые имеются на руках.
Заранее спасибо всем форумчанам которые откликнулись на мой вопрос.
Отлично) Обращаем особое внимание, что печатная плата отзеркалена. То есть, накладывая рисунок расположения деталей (с синими кружочками) на рисунок номер 1, получаем одну и ту же проекцию. Это надо учесть при травлении платы - рисунок должен быть отзеркален. По поводу контрольных точек категорически не согласен с Uhak-Paha. Внимательно смотрим схему, например, синий кружок в левом нижнем углу. Это выход с 1-й ноги 358-й. По схеме - это выход на переключатель типа металлов J3. Еще нюанс - вместо полевых транзисторов 3107 применены их аналоги BF245. Так например, по центру платы синий кружок - это выход затвора TR4 на тот же самый переключатель J3. Вроде так всё, что хотел сказать. Имхо, для "первого раза", немножечко сложная весчь, ну да глаза боятся, а руки делают.
Повелитель кофемашин и детских игрушек)
Спасибо вам за частичное решение проблемы, оствлось еще разобраться в 4 рех кружочках)
Не вижу проблемы. Берем три рисунка, смотрим на кружочки, сравниваем с печаткой, смотрим, где и какие элементы будут припаяны к этой точке. Далее отслеживаем найденные элементы на принципиальной схеме. Ну, что в самом деле за детсад, нельзя же в самом деле просить, чтоб разжевали и в рот положили. Простое задание на уровне третьеклассника - отследить и дать определение. Вам указали отправные точки, дальше пробуйте сами, раз уж взялись. С уважением.
Повелитель кофемашин и детских игрушек)
Так может начнете немного с теории??? с книжек "Юный радиолюбитель", с азов схемотехники и тд...
да и... паять бы на чем-то более простом потренировались... а то еще начнут от платы дорожки отлетать или "холодная пайка" где всплывет....
Per rectum ad astrum!
куда деть видеомагнитофон, магнитофон кассетный и старые пленочные фотоаппараты?
Воспользоваться поиском и найти соответствующую тему.
Відремонтрувати можна все що завгодно, ящо достатньо довго крутити в руках.
щас до датчика добереться и до отладки, вот там будет веселье ...
оооОООоооОООоооОООоооОООооо
а вдруг сходу пойдет ??))
не..... я перед своим первым "синклером" много всяко-разного натворил.... в тч и на самодельных платах
Per rectum ad astrum!
дык.. синклер это чистая цифра, а здесь аналогне..... я перед своим первым "синклером" много всяко-разного натворил.... в тч и на самодельных платах
вот именно - оцилоп для дебуга нужен и там и там....
Per rectum ad astrum!
Вероятность конечно такая есть, но она ничтожно мала ))
"Любовь - это вам не просто так, ею заниматься надо"
оооОООоооОООоооОООоооОООооо
подскажите ответ на очень странный вопрос - можно ли (просто есть причина на кое-кого так думать не буду вдаваться в подробности) - можно ли подключить на розетки, на стену, батарею , пол, куда угодно что-то такое сделать - в своей квартире - чтобы в другой квартире была вибрация постоянная пола, стен, и не было причины откуда идет вибрация, только в квартире, больше нигде, есть какие-то устройства, приборы и что-то такое? вот такой странный ворос
и еще одновременно с этим когда вибрация - мигал (дрожал свет) и сгорел провод на общей фазе
провод (конец) заменили, а вибрация осталась не сильная, но очень-очень неприятная
Последний раз редактировалось Ольга76; 22.03.2015 в 21:16.
Как работает перфоратор слышали? Вот такое устройство запросто может быть причиной вибрации. Как вариант - стиральная машинка. Это чтоб вы оценили как оно может вибрировать. В принципе просто достаточно мощный электродвигатель надежно прикрепленный к стене или полу может быть причиной вибрации. И фаза от этого сможет сгореть. Но в месте нахождения электродвигателя шума много будет.
это не просто вибрация как в цеху или на заводе, она еле слышная но очень ощутимая и плохое самочувствие если долго в квартире вплоть до тошноты
